Uso del Protoboard y Circuito Eléctrico (3 act)

 El día de hoy aprendimos y realizamos una activad sobre el uso del Protoboard; así como lo que es la electricidad y un circuito eléctrico.

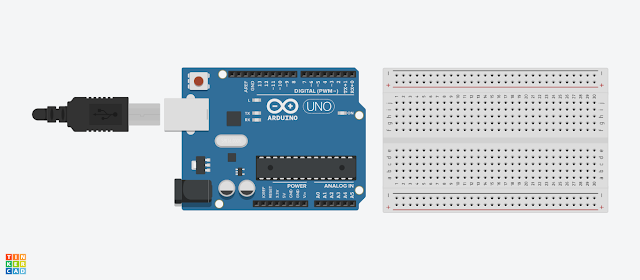

• Esta actividad la realizamos en Tinkercad

   Protoboard:
Su nombre nos da una idea sobre lo que es, ya que sirve para montar prototipos electrónicos.

Generalmente está divida en dos sectores, las laterales o primer sector (+ -) y las centrales o segundo sector (a,b,c,d,e,f,g,h,i,j). Algunas solo cuentan con una, pero comunmente tienen 2.
   Primer Sector:
Esta dividido en 4 cuatro sectores; sirve para alimentación, de igual manera, cada una de las filas está unida entre sí, como un cable.

   Segundo Sector:

También están unidas entre sí, pero de manera perpendicular. Cada linea se separa en dos y funcionan de la misma manera, es decir, es como si cada linea fuese un cable.

Continuamos con la electricidad. Esta es el flujo de electrones; un electrón mueve al electrón de junto, y así sucesivamente. Es como un efecto de cascada, una cadena.
En un circuito eléctrico necesitamos de una fuente de enrgía, un generador. Nosotros ocuparemos una placa Arduino R3 Uno

Esta placa contiene una salida de 5 voltios (V), así que, conectaremos un cable a esta salida a uno de los puntos de la lnea del primer sector de la carga positiva (+) (Linea roja). Con esto toda la linea estará alimentada por 5V, sin embargo, excederse hará que se queme la placa Arduino.
A continuación conectaremos otro cable, esta vez para alimentar la linea negativa (-) (Linea azul). Este cable saldrá de GND (Ground EE.UU/ Toma de Tierra).

Probemos con un LED, conectaremos el cable de carga positiva (Rojo) al Ánodo del LED y el cable de carga positiva (Azul) al Cátodo. Para saber el ánodo y cátodo, recordemos que la pata más larga del LED corresponde al ánodo y la más corta al cátodo.

Como podemos ver, el LED se quemó, esto porque la corriente a través del cable es de 483mA, mientras que el máximo absoluto es de 20.0mA. Para evitar esto, necesitaremos de una resistencia, que vienen de distintos valores pero para poder usar con LEDs son de 220 ohmios.
Colocaremos la resistencia, una de las patas saldrá de la corriente positica y la otra pata se unirá al ánodo. Con esto haremos que el LED no se queme y todo funciones correctamente.

APLIQUEMOS LO APRENDIDO

• Como actividad habremos de prender 6 LEDs, uno de manera individual y los otros 5 en serie.

Una sesión muy divertida y dinámica; las plataformas para realizar la actividad resultaron de mucha ayuda, son fáciles de usar, además, el material presentado en el aula fue muy práctico.. Recuerda que con la práctica podemos alcanzar nuestros objetivos, de quemar un LED a prender 6.

De esta manera podemos hacer circuitos para encender LED´s y un multímetro :)
