TABLA DE VERDAD >> ÁLGEBRA BOOLEANA

 El día de hoy aprenderemos a como pasar de una tabla de verdad a un producto de álgebra booleana.

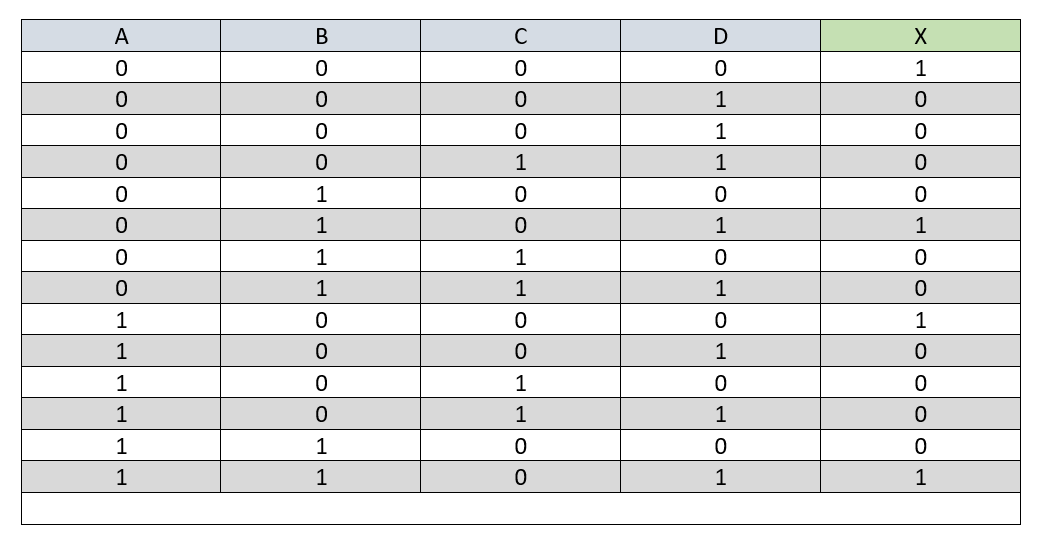

Trabajaremos en la siguiente tabla.

Lo primero que haremos será identificar nuestro número de entradas, que en este caso son 4 (A, B, C, D) y en la columna de X identificaremos los valores de X = 1.

Una vez identificadas las filas en las cuales obtenemos 1, con base en los valores de A, B, C y D escribiremos si es "Normal" ó "Negado". Recordando que los valores de 0 son Negados y con 1 es caso Normal.
Es decir, escribiremos la expresión algebraica con base en la tabla de verdad. Quedando algo así:

Una vez hecho las conversiones, digámoslo así, las juntaremos todas, de tal manera que nos quede una formula o expresión como:

Como podemos observar son la suma de los 4 productos en los cuales obtenemos X=1.

Y de esta manera, partiendo de una tabla de verdad, podemos obtener la expresión en álgebra booleana.

AQUÍ TE PRESENTO UN VIDEO DONDE LO EXPLICO MÁS DETALLADAMENTE:
